宝德PL2404T PL4804T千兆以太网交换机产品彩页

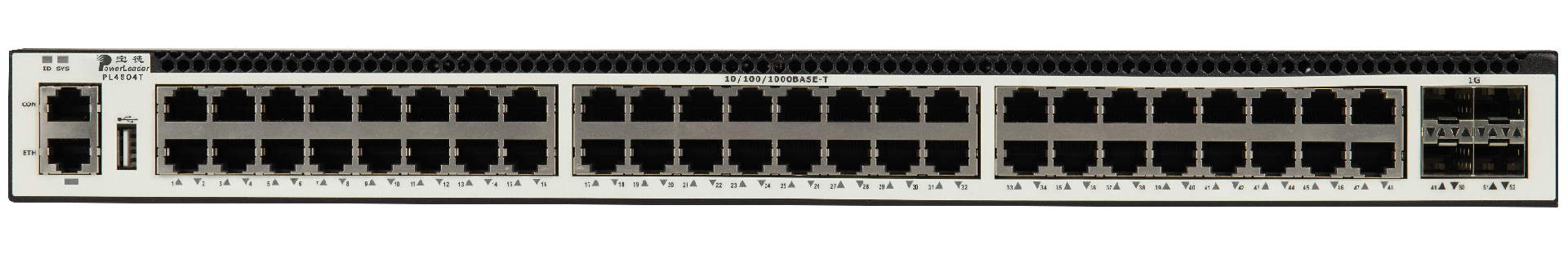

宝德PL2404T/PL4804T以太网交换机是宝德推出的新一代高密全千兆以太网交换机产品。该产品是基于国产自主研发的第六代以太网交换芯片CTC7132构建的高性能1GbE交换机,旨在满足下一代企业网、数据中心、城域网和超融合等多种应用场合需求。PL2404T/PL4804T搭载CentecOS系统软件,支持主流协议标准和应用程序,可方便快速的部署和管理。该产品采用业界领先的硬件平台,支持虚拟化技术和丰富的数据中心特性,在1U高度的设备上提供24/48个1GbE RJ45接口和4个1GbE SFP光接口。

功能特性
采用运营商级、高性能以太网核心交换芯片

PL2404T/PL4804T路由交换机,采用盛科第六代运营商级、高性能以太网核心交换芯片CTC7132,可满足城域网、企业网、数据中心、超融合等应用的需求。


绿色节能的系统设计

采用智能的风扇调速方案,支持实时功耗检测,为客户降低运维成本,打造绿色节能数据中心。


智能以太网OAM:完整的故障管理和性能保证

基于IEEE802.1ag和ITU-T Y.1731协议的端到端OAM,使得以太网服务供应商能够主动监控他们的业务,测量端到端的性能并保证客户得到符合签约SLA水平的业务。

故障管理包括CCM / LTM / LBM,性能测量包括测量帧时延和帧时延的变化。

PL2404T/PL4804T交换机支持基于802.3ah标准的EFM,支持对端发现,链路监控,故障通告,远端环回,MIB参数回传等功能。


数据中心DCB特性

支持前沿的数据中心功能:基于优先级的流量控制(PFC),显式拥塞通知(ECN),数据中心的TCP等。

支持MLAG(Multi-Chassis Link Aggregation),实现跨设备链路聚合,通过将两台聚合交换机上的接口进行跨设备链路聚合,从而把链路可靠性从单板级提高到了设备级,组成Active-Active系统.在两台聚合交换机的中间通过一条Peer-link链路进行连接,使其在逻辑上如同一台设备。两台设备上的端口共同形成聚合端口,使得所有端口可以共同参与数据流量的转发。与堆叠相比,组成MLAG的设备在管理上仍然需要分别管理,但是MLAG配置相对简单,且配置完成后不需重启,同时转发决策都在本地,正常情况下流量不需要通过设备间互连路径转发,避免了互连路径带宽成为瓶颈,同时也降低了延时。

支持Overlay技术(包括VXLAN / NVGRE / GENEVE等隧道技术),通过VXLAN / NVGRE / GENEVE等头部封装完整的内层以太网报文,使得二层报文可以跨越三层网络,解决传统二层网络中设备MAC表项规格对网络规模的限制、VLAN ID数量对网络隔离能力的限制、以及传统网络中VLAN / VPN技术无法满足网络动态调整需求等问题,即所有端口支持直接配置为三层路由端口。以VXLAN为例,24bit的VNI标识符最多可支持16777215个逻辑网络,通过VXLAN构建的大二层网络,在虚拟机迁移时IP / MAC等地址参数可保持不变。

MLAG和Overlay在数据中心网络交换机上都是理想的选择。

PL2404T/PL4804T支持通过开放的API接口实现SDN(软件定义网络Software Defined Network)。SDN是一种创新的网络架构体系, 通过将网络的控制层和数据转发层进行分离,大幅简化了网络的管理及维护难度。



高可靠性

现场可插拔模块化电源,支持AC;前后风向固定风扇;支持对芯片组的温度、电源与风扇的状态进行实时监控。

支持LACP / ECMP / VRRP / VARP / STP/RSTP/MSTP / Smart Link / BFD / ERPS / G.8031 / G.8032 / Load-Balancing等特性,全面且高效的保护网络中的数据流量。

专利功能Sysmon,可以检测CPU状态,并在软件出错的情况下采取保护措施。


出色的QoS管理

PL2404T/PL4804T路由交换机为每个端口提供了13个(8个单播队列+4个组播队列+1个镜像队列)硬件队列。支持多阶调度WDRR(Weighted Deficit Round Robin)/ SP(Strict Priority)和TD(Tail Drop) / WRED(Weighted Random Early Detection) 等拥塞保护机制。并且运用了灵活的队列调度算法来实现针对队列或者针对端口的流量整形。

入口和出口方向的策略管理提供智能带宽监测功能,可根据端口的速率灵活调整监测的颗粒度。支持srTCM(单速率三色标记)和trTCM(双速率三色标记)。


三网合一服务支持与带宽保证的高品质应用

PL2404T/PL4804T为三网合一服务(IPTV,视频监控等)提供了高带宽。内置的QoS功能和灵活的队列技术可保障高品质的服务。

丰富的组播协议集(IGMP snooping / IGMP v1/v2/v3 / PIM-SM),支持2K组播组,每组4K逻辑复制。采用CentecOS软件,完美支持IPTV业务,有效控制组播时延。


全面的网络安全策略

PL2404T/PL4804T支持用户级、交换机级和网络级的安全控制。

基本的IPv4 / IPv6 / MAC ACL可以分别过滤IPv4 / IPv6/non-IP报文,并且,额外提供扩展的IPv4 / IPv6 ACL可以在一个规则内同时匹配报文的二、三、四层信息。以上ACL均可以应用到物理端口、VLAN、端口组和VLAN组上,端口组或VLAN组内的成员共享一套ACL规则,可以节省TCAM资源。

ARP检测和IP源防护功能,防止网络遭受恶意ARP攻击。 提供CPU流量保护、风暴控制功能,优化CPU负载功能。集中式的802.1x认证,禁止非法用户访问网络。



出色的管理特性

支持丰富的管理接口,包括Console、带内网口和带外网口、USB口;支持SNMPv1/v2/v3,支持CLI命令行,Web网管,TELNET及FTP配置,支持OAM,使设备管理更方便,并且支持SSH2.0、SSL等加密方式,使得管理更加安全。


应用环境
可灵活配置的转发表项满足不同业务部署场景

灵活的表项管理技术FTMTM,支持根据不同的应用场景需求,调整各类硬件转发表项的大小。

技术规格

产品名称

PL2404T

PL4804T

交换容量

128Gbps

176Gbps

转发能力

95.2Mpps

132Mpps

时延

<=1us

<=1us

VLAN

4K

4K

10/100/1000 Base-T端口

24

48

1GbE光口数SFP端口

4

4

电源

AC:100~240V,50/60Hz;标配150W电源模块

AC:100~240V,50/60Hz;标配150W电源模块

功耗

53W

65W

串口

一个RJ45类型串口,位于前面板左侧

管理接口

一个RJ45带外管理口,位于前面板左侧

USB接口

1个标准的USB口(Type-A),位于前面板左侧

物理尺寸(W×D×H)

4.36 x 44.0 x 37.0cm

工作环境

0 to 45 ºC

技术亮点

1. 标准的1RU盒式解决方案

2. 支持Cut-Through转发模式,固定传输延迟

3. 较低的系统功耗

4. 支持完整的L2/L3/Data Center特性

5. 支持NVGRE/ VXLAN/ GENEVE,支持无任何限制的Tunnel Routing & Bridging

6. 灵活的表项管理技术,可以根据MAC/IP/Data Center的表项需求大小灵活分配

7. 支持多达96K MAC和56K IP路由表项

8. RJ45控制端口,带外RJ45 Eth管理端口

9. 支持JSON RPC API接口;支持OVSDB

Layer 2特性

1. 支持多达96K MAC转发表项

2. 支持Jumbo Frames(9600 Bytes)

3. 802.1d STP协议、802.1w RSTP协议、802.1s MSTP协议、802.1ab LLDP协议

4. 基于802.3x流控制、风暴控制

5. 基于端口的MAC限制/端口速率限制

6. 802.1Q VLAN (最大4094 VID)

7. 私有VLANs、基于Port/MAC的VLAN

8. 802.1ad Q-in-Q、802.3ad Link Aggregation/LACP

9. 跨设备Link Aggregation (MLAG)

Layer 3特性

1. 支持多达56K IPv4路由

2. 支持IPv4,ICMP,ARP

3. VRF、RIP v1/v2、OSPF、BGP、VRRP

4. 64-way等价路由(ECMP)

5. 虚拟ARP (VARP)

组播特性

1. IGMP v1/v2/v3 snooping/ IGMP

2. IGMP Fast Leave & Static Join/ IGMP proxy

城域网特性

1. 支持LDP、MPLS Forwarding、VPWS、VPLS、

2. 支持MPLS OAM、MPLS Stats、MPLS ACL、MPLS QoS

3. 支持L3VPN

数据中心DCB特性

1. 数据中心TCP、流优先级控制(PFC)

2. 数据中心桥接扩展(DCBX)

3. NVGRE, VXLAN, GENEVE

4. 开放的API接口,实现SDN

可靠性相关特性

1. ERPS(以太网保护切换,允许容错网络拓扑)

2. 支持ITU-T G.8031/Y.1342 ELPS协议

3. 支持ITU-T G.8032/Y.1344 ERPS协议

4. 以太网OAM: IEEE 802.1ag/Y.1731

5. 支持Link OAM IEEE802.1ah (EFM)

QoS特性

1. 每个端口支持高达8个 单播queue, 4个组播 队列和1个SPAN队列

2. 支持严格的优先级队列

3. 基于802.1p优先级分类

4. 基于DSCP的分类和重标记

5. 出口速率整形/ WRR

6. 流量管理、速率限制

安全特性

1. 基于端口和基于MAC的802.1x认证

2. 支持端口MacSec硬件加密功能

3. 支持标准的和扩展的ACL.

4. 端口MAC绑定,端口隔离,私有VLAN,MAC安全性和MAC过滤

5. 抵御DoS攻击和支持CPU流量保护

6. 支持SPAN、RSPAN;支持CPU抓包功能

7. COPP(Control Plane Protect)

网络虚拟化

1. 支持VxLAN/GRE/GENEVE隧道为4000

2. 支持VNI为2000

3. 支持VTEPPeer为1024

高级监控

1. CPU mirror镜像分析

2. 大象流量检测(EFD),支持基于粗粒度DDoS检测

3. 支持交换机buffer利用率和报文Latency监测与分析

4. 支持监控ACL过滤VxLAN/NVGRE内层报文

管理

1. SmartConfig

2. 100/1000管理端口、RS-232串行端口、USB端口

3. 远程登录和SSHv1/v2、WEB UI

4. 支持TFTP/FTP、支持SNMPv1/v2/v3

5. 支持系统日志

6. 基于角色的访问控制

7. 行业标准CLI

8. 蓝色LED信号灯系统标识



服务及支持

宝德计算机系统股份有限公司提供全国联保,由分布在全国各地宝德专业售后服务网点提供“一站式”服务响应与支持。

- 3年有限现场保修以及现场支持服务

- 4008-870-872热线响应和支持

欲了解更多信息:请访问:http://www.powerleader.com.cn

通信地址:深圳市龙华新区清祥路1号宝能科技园7栋B座16楼


宝德计算机系统股份有限公司保留对产品规格或其他产品信息(包含但不限于产品重量,外观,尺寸或其他物理因素)不经通知予以更改的权利;本文中所提到的信息,如因产品升级或其他原因而导致的变更,恕不另行通知。本文中所涉及的产品图片均以产品实物为准。
